一、 除泥清潔器是鉆井作業中的第三級固控設備,,主要用來除去鉆井液中粒徑為20-40 μm的固相顆粒,。在多年的實踐應用基礎上,經過多次革新,,該型除泥清潔器技術性能可靠,處理效果好,,水力旋流器使用壽命長,,性能穩定,適用于油田各類型鉆機配套使用,。
水力旋流器進出口采用快速連接,,非常便于更換與維護。

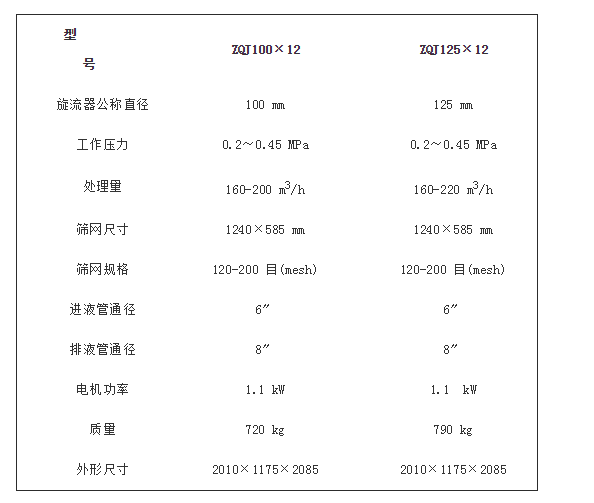

二,、主要技術參數
三,、結構及工作原理

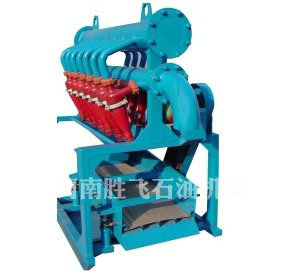

ZQJ100×12除泥清潔器的結構見附圖一,主要由電機,,φ100聚胺旋脂旋流器,,進出口管匯,振動篩,底座等部分組成,。
水力旋流器殼體上部為圓柱形成簡體,,且有一切向進漿管,頂部中心有一溢流管,,殼體下部為圓錐形筒體,,底部排砂管。旋流器上,,下兩部分通過卡箍聯為一體,,進溢流管與管匯通過卡箍聯通。
振動篩由篩箱,、篩網,、彈簧和電機等部分組成。篩網靠鉤邊張緊有篩箱兩側,,篩箱通過六個螺旋彈簧支撐在底座上,,由電機使篩箱發生振動,從而起到篩分鉆井液的作用,。
ZQJ100×12除泥清潔器的主要工作原理如下:
當具有一定壓力(0.2-0.45MPa)的鉆井液通過進口管匯,,沿旋流器內壁切向進入旋流器圓筒體并高速向下螺旋旋轉時,產生了巨大的離心力場,,大量的輕質鉆井液由中心的低壓區螺旋上升,,從溢流口排入鉆井液循環罐中,鉆井液中較重的固相顆粒在離心力的作用下被甩向街壁,,并在鉆井液向下旋轉的推力和自重作用下沿旋流器內壁螺旋下沉,,從底流口排出并流至篩面,經過振動篩的端分,,少量鉆井液與團相顆粒得到分離,,從而起到凈化鉆井液的作用。
四,、安裝調試
1,、除泥清潔器應安裝在除砂清潔器之后,即二號罐尾,,底座須安放平穩,。
2,、除泥清潔器進出口與其它設備的聯接管線采用軟管線,,且盡可能減少長度和拐彎。
3,、篩網的張緊度要合適,,張緊后的篩網應平整無皺。
4、噴砂咀有三種孔徑φ8,、φ10,、φ12,可根據調試情況更換(出廠時配的是φ10,,其它規格需用戶另外訂購),。
五、操作和使用
1,、新購除泥清潔器第一次使用或搬家后第一次使用前必須去掉篩箱彈簧鎖緊螺栓
2,、檢查除泥器電機轉向是否正確,如不正確應加以調整,。
3,、檢查旋流器、振動篩,、管線連接部位有無松動,,如有異常聲響及故障應及時排除,確認正常后方可使用,。
4,、隨時注意鉆井液在端面上的運移情況,如有堆砂,,粘堵等情況應用水清洗,,不可用鐵锨等硬物刮鏟,以免造成篩網的非正常損害,。
5,、更換篩網時,應切斷電流,,松開篩箱一側的鉤板張緊螺栓,,從篩箱的前端抽出篩網,然后將新篩網從篩箱前端送入,,用鉤板鉤住,,上緊鉤板張緊螺栓即可。
