真空除氣器
一、 概述
ZCQ1/4真空除氣器是一種專門用于處理氣浸鉆井液的固控設備,，適用于配套各類鉆井液循環凈化系統,。該除氣器可迅速除去鉆井液中的浸入氣體,，恢復鉆井液的比重,、穩定鉆井液的性能,。是探井,、超深井,、欠平衡井工程不可缺少的設備,。
二,、 主要技術參數
1、 處理量：220m3/h 2,、真空度：0.35~0.4MPa
3,、 真空泵電機功率：2.2kW 4、主電機功率：15kW
5,、 除氣器轉速：980r/min 6,、質量：1850kg
7、除氣效率：≥95% 8,、外形尺寸：1900×900×2200mm
三,、工作原理及特點
ZCQ1/4真空除氣器利用真空泵的抽吸作用，在真空罐內形成負壓,，鉆井液在大氣壓的作用下,，通過吸入管進入旋轉的空心軸，再由空心軸四周的窗口呈噴射狀甩向氣泡破碎板,，一部分氣泡在沖擊力的作用下爆破,，一部分氣泡在真空的作用下爆破，逸出的氣體通過真空泵抽出并排往安全地帶,，除氣后的鉆井液則由于自重力的作用進入排空腔,，在排空腔里經旋轉的葉片排出罐外,。
主要特點：
1、水環式真空泵在工作過程中,，始終處于等溫狀態下,，適用于易燃易爆的氣體抽吸，安全性能可靠,；
2,、鉆井液通過轉子的窗口高速射向氣泡破碎板，鉆井液中的氣泡破碎徹底,，除氣效果好,；
3、通過透明的觀察窗可看到除氣器真空罐內的工作狀況,，能通過調壓閥調節真空除氣器的工作狀況,，使除氣器在最佳工況下工作。
四,、 安裝(如圖1所示)
1,、除氣器平放在罐面上，無需特殊固定,，但要安放平穩,，要求不能有明顯的傾斜
2、吸入管和排出管口都應插入到罐面以下1.2m左右,，以保證管口在液面以下,。
3、排出管必須插入到吸入管的下一個倉里,；
4,、液氣分離器上的排氣口可接一根2″膠管，將有害氣體排到安全地帶,；
5,、三相4線電源線可通過啟動器背后的快速插接件與啟動器連接。
五,、操作使用
1,、啟動前的準備及檢查
（1）查看吸入管及排出管口是否在液面以下，如果在液面以上,，需調整液面,，使吸入管及排出管口插入到液面以下；
（2）檢查氣水分離器里是否有水（如果水量不足將影響真空泵的有效工作）,，如沒水,，將氣水分離器上的進水球閥與清水管接通，打開進水閥，待水從氣水分離器溢流口溢出時停止,；
（3）新安裝的設備,，在啟動前，應先點動檢查電機的轉向,，以保證真空泵及主電機的轉向與箭頭標記方向一致,，絕對禁止反向運轉；
（4）檢查填料壓緊程度是否適當,，填料不能壓得過緊。正常壓緊的填料能夠使泵中的水成滴地向外漏出,；
（5）關閉排出口碟閥,。
2、啟動及操作
（1）先啟動真空泵電機,；
（2）再啟動主電機,；
（3）大約20秒后慢慢開啟排出口碟閥，同時觀察真空表,，使真空度在280~400mmHg間一個值左右穩定下來,。
（4）如果通過調整調節碟閥不能使除氣器穩定工作，需要調整調壓閥（如圖2所示）來完成,，在出廠前調壓閥已經過調校,，在現場確實需要調整時，調整工序如下：
a.卸下護套,；
b.旋松鎖緊螺母,；
c.當真空度低于280mmHg，且不穩定時,，逆時針旋轉調節帽,，調至穩定后，旋緊鎖緊螺帽,；
d. 當真空度高于400mmHg,，且不穩定時，順時針旋轉調節帽,，調至穩定后,，旋緊鎖緊螺帽；
e.調整完畢后蓋上護套,。
3,、停機
（1）按啟動器上的紅色按鈕，停止電機的工作,；
（2）打開除氣罐上方的放氣閥（如圖1所示）,，使鉆井液迅速流入循環罐里，以免進入真空泵；
（3）如果是在冬天,，停機后應及時打開放水閥（如圖3所示）,，放出真空泵及氣水分離器內的水，以免凍壞真空泵殼體,。
六,、 維護保養
1、每隔3個月,，給上下主軸軸承加注潤滑脂一次（加油咀位置如圖1所示）,，如在中國東北地區或在俄羅斯打井，應使用耐零下-20℃以下的潤滑脂,；
2,、每隔1個月，給真空泵軸承腔加注潤滑機油一次,，每次加注量約150ml,，加多了會從兩端軸承蓋處泄露出來，屬正?，F(xiàn)象,；
3、除氣器真空罐的進氣內腔應定期清洗（一般每月一次）,，以免雜物堵塞氣體通道,。在停機狀態下，將清水管接至放氣閥上,，通水沖洗3-5分鐘,。
4、冬天使用后,，要及時放掉氣水分離器及真空泵內的積水,，防止真空泵殼體凍裂。
5,、真空泵在正常運轉時,，須觀察是否有振動，細聽泵內是否有雜聲,，如果噪音大溫度高（正常軸承溫升不得比環境溫度高出40℃,，但工作溫度不得超過70℃），應立即停車檢查,。

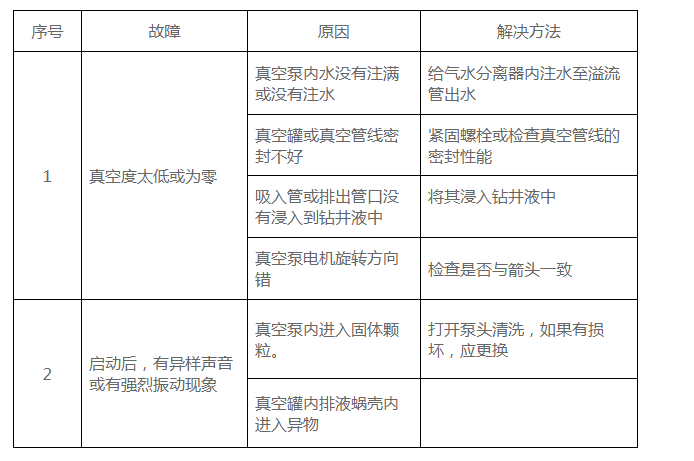

七,、 常見故障及排除方法
